come prendere le misure per montaggio basetta cerniere a 165°

zio_mangrovia
Utente junior
Messaggi: 31
Iscritto il: 17/01/2019, 21:27
Gender: None specified

come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda zio_mangrovia » 24/02/2019, 18:17

Ho una doppia anta del sottolavello della cucina (mobile ad angolo) che devo fissare nuovamente al montante.
Le n.3 cerniere a 165° tipo Salice sono già montate all'anta per cui il mio lavoro consiste nel riposizionare correttamente le n.3 basette al montante in modo che l'anta risulti correttamente allineata, soprattutto in altezza, rispetto al mobile.
Mi chiedo quale metodo mi suggerite per riportare correttamente le misure sul montante e procedere al montaggio delle basette.
Grazie


Avatar utente
Riparz
Utente junior
Messaggi: 984
Iscritto il: 04/08/2016, 20:22
Gender: Male

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda Riparz » 24/02/2019, 19:38

Ogni anta ha tre cerniere?
Dovessi farlo io, mi armerei di un metro preciso e di una dima per poter contrassegnare in modo preciso i fori e le distanze.

Per intenderci, qualcosa del genere https://www.amazon.it/Hettich-Accura-St ... ino+salice

che puoi facilmente autocostruire con le misure che ti servono o stampare in 3D se hai possibilità.

In alternativa, vai di calibro e cerca di essere il più possibile preciso....hai comunque un margine di regolazione.

Ciao
Mauro


Ogni direzione è vana senza una meta
zio_mangrovia
Utente junior
Messaggi: 31
Iscritto il: 17/01/2019, 21:27
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda zio_mangrovia » 24/02/2019, 21:44

Riparz ha scritto:Ogni anta ha tre cerniere?


Si ha 3 cerniere, ne avevo aggiunta una in più lo scorso anno pensando di irrobustire il sistema di apertura/chiusura.
Ok per l'altezza ma per la profondità? Come mi regolo?
Dovrei appoggiare lo sportello con le cerniere e vedere in che punto cadono le basette? Intendo di quanto devono avanzare nell'interno del mobile.
Grazie


Avatar utente
nikigio
Utente senior
Messaggi: 1901
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda nikigio » 25/02/2019, 6:50

Sempre 37 mm.


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
cosimocs
Utente junior
Messaggi: 944
Iscritto il: 20/11/2015, 8:04
Località: Cosenza
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda cosimocs » 25/02/2019, 8:25

fatti una dima con un listello di compensato delle stesse misure del montante,
in questo modo potrai prendere tutte le misure che vuoi al banco e fare i fori precisi
in corrispondenza di quelli delle basette quindi poggi la dima sul montate marchi
i fori ed il gioco è fatto


zio_mangrovia
Utente junior
Messaggi: 31
Iscritto il: 17/01/2019, 21:27
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda zio_mangrovia » 25/02/2019, 18:03

cosimocs ha scritto:fatti una dima con un listello di compensato delle stesse misure del montante,
in questo modo potrai prendere tutte le misure che vuoi al banco e fare i fori precisi
in corrispondenza di quelli delle basette quindi poggi la dima sul montate marchi
i fori ed il gioco è fatto


Grazie, potresti farmi un esempio di come è fatta questa dima?
Come quella a cui fa riferimento @Riparz ?


Avatar utente
cosimocs
Utente junior
Messaggi: 944
Iscritto il: 20/11/2015, 8:04
Località: Cosenza
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda cosimocs » 26/02/2019, 8:01

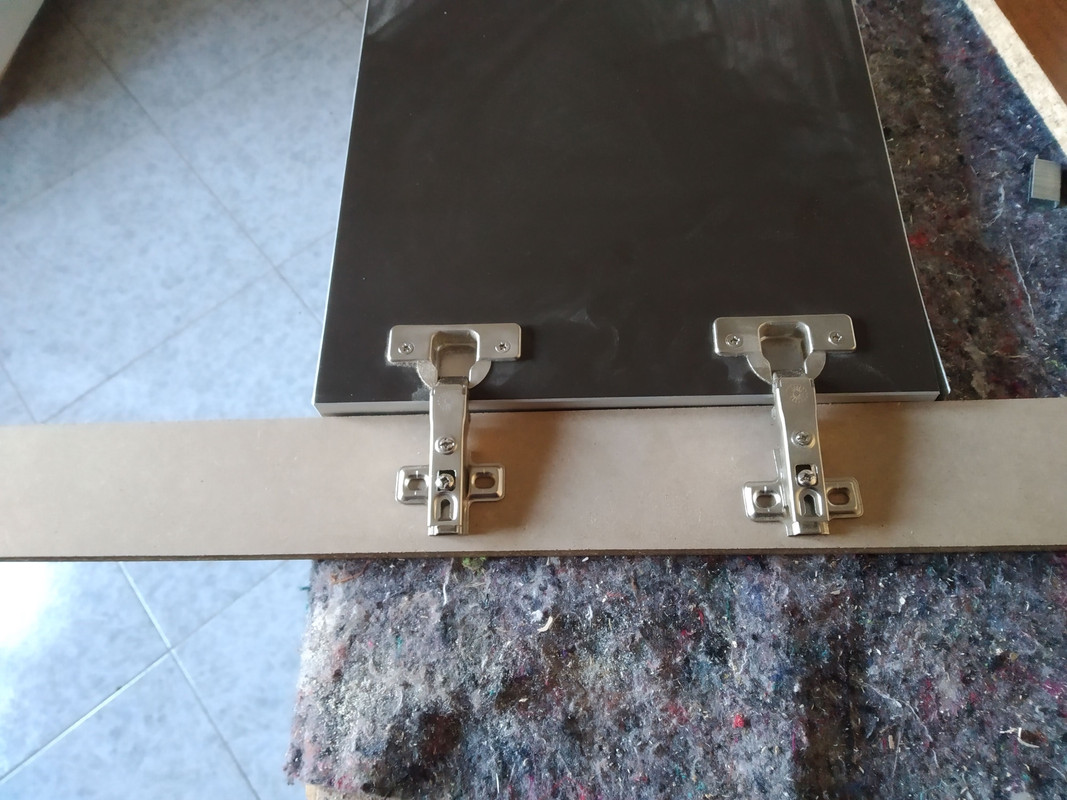

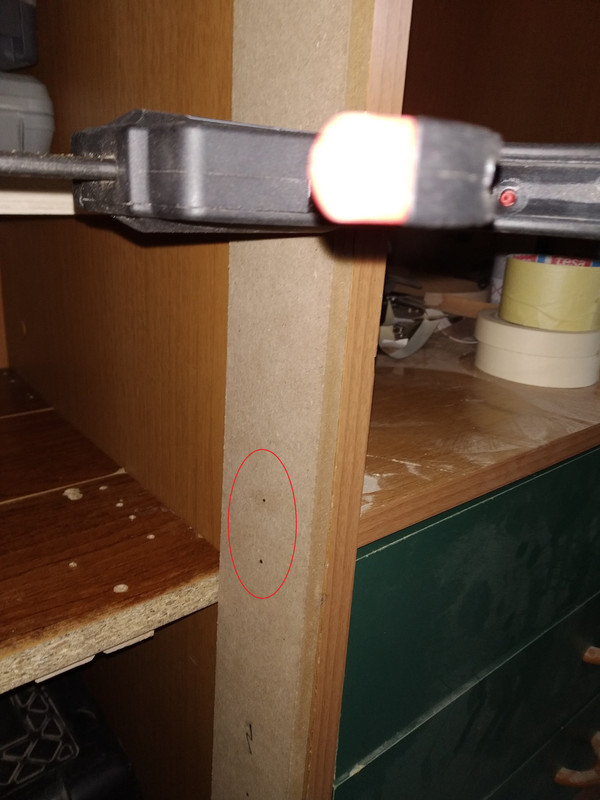

no la dima deve ricalcare il montante sia in altezza sia in larghezza,
ti basta affiancare l'anta alla dima per trovare l'altezza giusta e poi segni
i fori delle basette, poggiando poi la dima sul montante e sulla base del
mobile dovrai solo marcare i fori

Immagine


Immagine


zio_mangrovia
Utente junior
Messaggi: 31
Iscritto il: 17/01/2019, 21:27
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda zio_mangrovia » 26/02/2019, 22:07

cosimocs ha scritto:no la dima deve ricalcare il montante sia in altezza sia in larghezza...


In sostanza la dima (o listello) che vado a realizzare dovrebbe avere la stessa altezza del montante, quindi quando vado ad affiancarlo al montante entra proprio preciso preciso nel mobile.
Poi ovviamente foro questa dima in corrispondenza delle due viti di fissaggio di ogni basetta, i fori da quanto si fanno di solito per fare la marcatura successiva? Si fa con un punteruolo?
Lo spessore della dima dovrebbe essere della stessa dimensione dell'anta?
Per la realizzazione della dima conviene metterla proprio a fianco (appoggiata) all'anta o lasciare un millimetro ?

Scusate le domande stupide ma è la prima volta che faccio un lavoro di questo tipo


Avatar utente
cosimocs
Utente junior
Messaggi: 944
Iscritto il: 20/11/2015, 8:04
Località: Cosenza
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda cosimocs » 27/02/2019, 7:36

zio_mangrovia ha scritto:In sostanza la dima (o listello) che vado a realizzare dovrebbe avere la stessa altezza del montante, quindi quando vado ad affiancarlo al montante entra proprio preciso preciso nel mobile.

esatto

Poi ovviamente foro questa dima in corrispondenza delle due viti di fissaggio di ogni basetta, i fori da quanto si fanno di solito per fare la marcatura successiva? Si fa con un punteruolo?


considerando che le viti sono da 3,5 fai i fori da 2 mm

Lo spessore della dima dovrebbe essere della stessa dimensione dell'anta?

no non serve

Per la realizzazione della dima conviene metterla proprio a fianco (appoggiata) all'anta o lasciare un millimetro ?

l'importante che i fori vengano a 37 mm dal bordo della dima

Scusate le domande stupide ma è la prima volta che faccio un lavoro di questo tipo

Tranquillo ci siamo passati tutti


zio_mangrovia
Utente junior
Messaggi: 31
Iscritto il: 17/01/2019, 21:27
Gender: None specified

Re: come prendere le misure per montaggio basetta cerniere a 165°

Messaggioda zio_mangrovia » 27/02/2019, 18:30

Immagine

Immagine

Immagine

Immagine

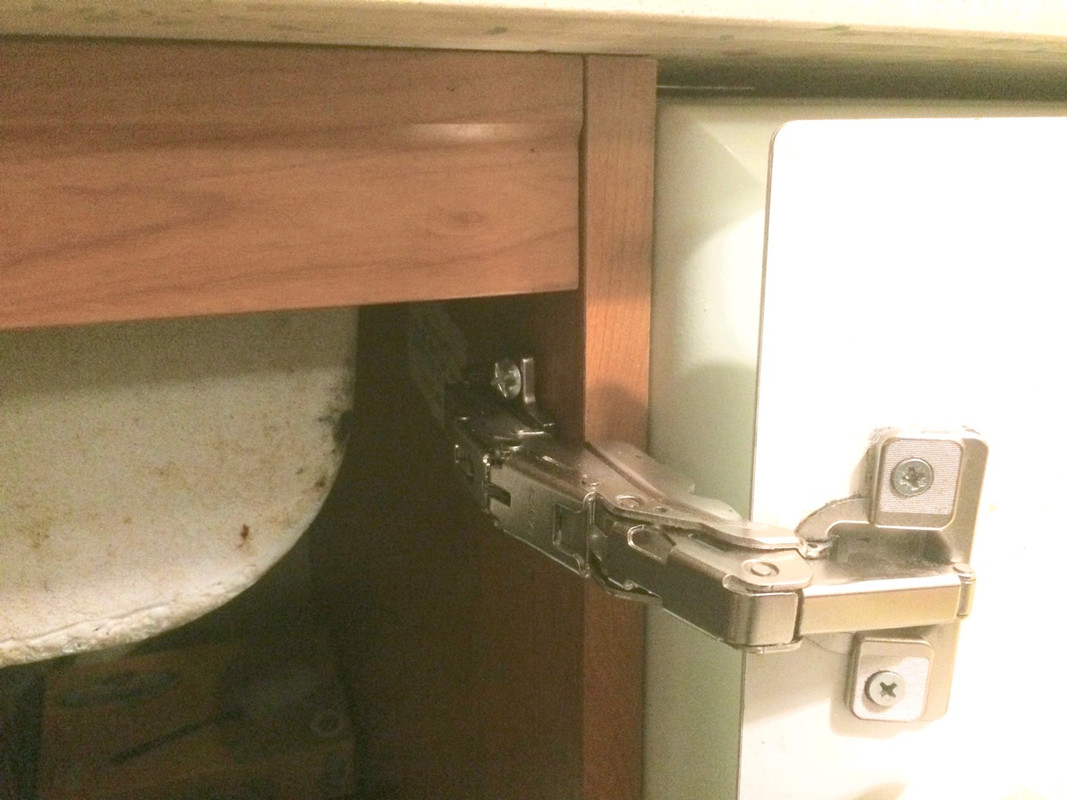

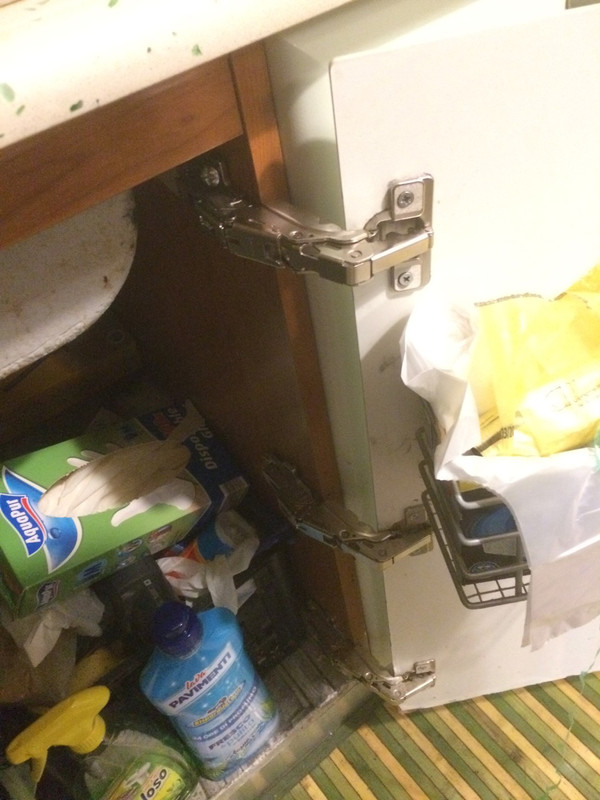

Non so si vede dalle foto ma l'anta non è perfettamente allineata al filo superiore del montante quindi la realizzazione della dima si complica. Suggerimenti per un lavoro ottimale?
Ho fatto un disegno della situazione spero sia ciaro.
Le cerniere sono correttamente fissate all'anta e quello è un punto fermo, devo solo forare il montante all'altezza giusta per le 3 basette.
In questo momento sono in una situazione precaria nel senso che l'anta non è allineata in altezza al mobile della lavastoviglie (quello verdolino chiaro smussato a destra del montante) pertanto voglio sistemarlo per bene con le viti a cannocchiale.
Se i nuovi fori sono molto vicini a quelli vecchi ci metto lo stucco epossidico bicomponente e poi foro il giorno dopo?
