Nikigio Magic 2 porta scorrevole esterna

Messaggioda nikigio » 02/04/2019, 11:55

Magari può interessare a qualcuno.
Mi e stato chiesto di realizzare una porta scorrevole esterno muro, come binario è stato deciso di usare un binario Magic2 ( ternoscorrevoli) che fa si che non si veda nulla sia a porta aperta che chiusa.

Immagine

I modelli prodotti da questa ditta sono 2 ...."il magic" ed il "magic2" differiscono per l'ammortizzatore in chiusura della porta.

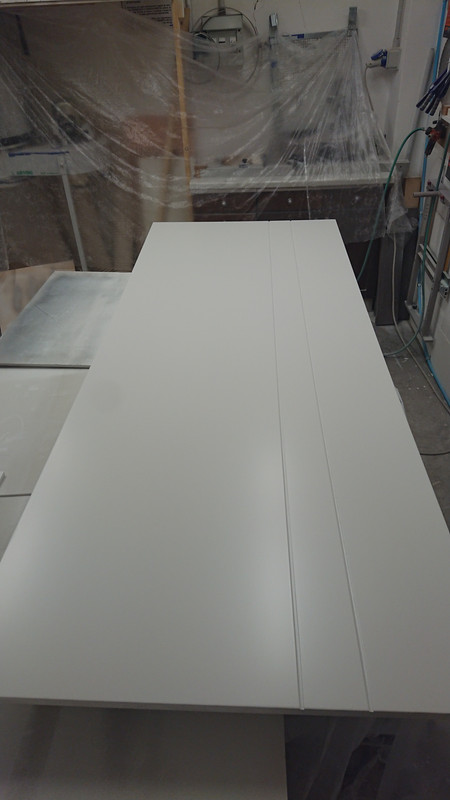

Realizzata la porta (spessore 4 cm) utilizzando un listellare abete esterno mdf .....e laccandola/abbellendola


Immagine

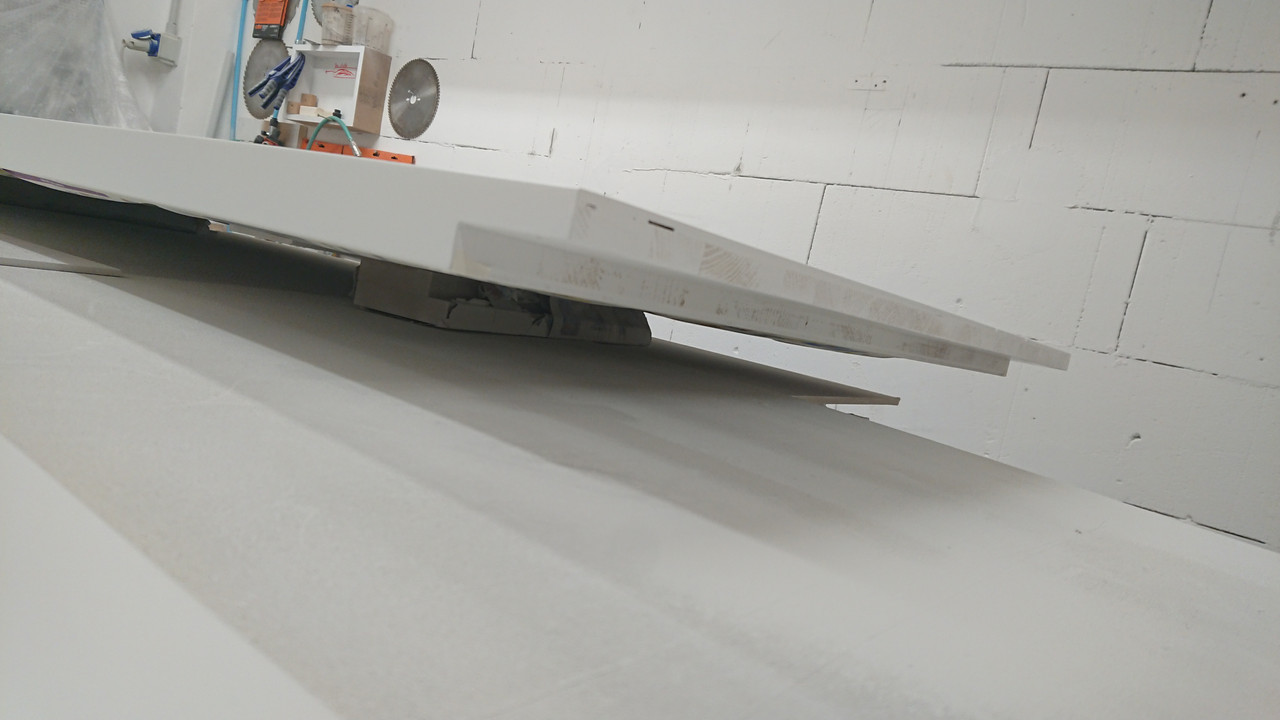

tutto questo dopo aver eseguito le dovute fresate e sedi per la ferramenta necessaria...
Uno scasso alto 6 cm.(il binario è alto 6 cm) profondo in questo caso 2cm....ma si può scegliere in base a quanto tenere la porta distante dal muro.
Immagine


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 1901
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda nikigio » 02/04/2019, 12:04

Mentre le lavorazioni inferiori sono per alloggiare le ruote di sostegno ed una canalina di scivolo per facilitare il lavoro del guida porta a pavimento inferiore.

Immagine


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 1901
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda nikigio » 02/04/2019, 12:09

Infatti la porta NON scorre appesa all'interno di un binario appeso al muro, ma scorre appoggiata a pavimento trattenuta al muro attraverso la combinazione tra un binario fissato alla porta ed un carrello fissato a muro ( nelle porte tradizionali il carrello è fissato alla porta).
L'unico carrello.....
Immagine


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 1901
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda nikigio » 02/04/2019, 12:10

Il binario con i componenti già montati....

Immagine
continua....


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
fabrizio979
Utente senior
Messaggi: 1376
Iscritto il: 06/08/2015, 13:24
Località: Catania
Gender: Male

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda fabrizio979 » 02/04/2019, 12:45

e io che pensavo che Magic 2 si riferisse a Nikigio :D


Avatar utente
Riparz
Utente junior
Messaggi: 984
Iscritto il: 04/08/2016, 20:22
Gender: Male

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda Riparz » 02/04/2019, 19:18

Grande Giovanni!!.....come ti invidio, io ...in questo periodo... riesco a malapena a trovare il tempo di leggere qualcosa sul forum e su internet. Mi rifarò, prometto, nel ponte di aprile maggio,
Ciao!


Ogni direzione è vana senza una meta
Avatar utente
antares_firedge
Utente junior
Messaggi: 182
Iscritto il: 29/07/2016, 17:11
Gender: None specified

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda antares_firedge » 02/04/2019, 20:04

non ho capito come fa ad essere totalmente nascosto il sistema di scorrimento:

si sovradimensiona la porta rispetto alla luce?
o viceversa parte della luce, il passaggio vero e proprio, rimane coperta dalla porta aperta?


Avatar utente
nikigio
Utente senior
Messaggi: 1901
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda nikigio » 02/04/2019, 20:51

Antares

Concentrati per capire sulla 4 e5 foto.
il carrello va fissato al muro a dx o sx in alto alla luce porta... La posizione precisa è il risultati di alcuni calcoli che si fanno considerando luce porta totale e lo spazio muro al suo fianco, le istruzioni sono nella scatola.
Su di esso verrà poi agganciata la porta sulla quale è montato il binario.
So di non essere chiaro.


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 1901
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Nikigio Magic 2 porta scorrevole esterna

Messaggioda nikigio » 02/04/2019, 20:55

Il problema è.. Che questo carrellino ha solo ed una unica posizione in cui può essere fissato al muro, perciò dipende dalla consistenza del muro stesso ed il non trovare ferri quando si fora ecc.. Speriamo...
