Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 05/04/2021, 14:20

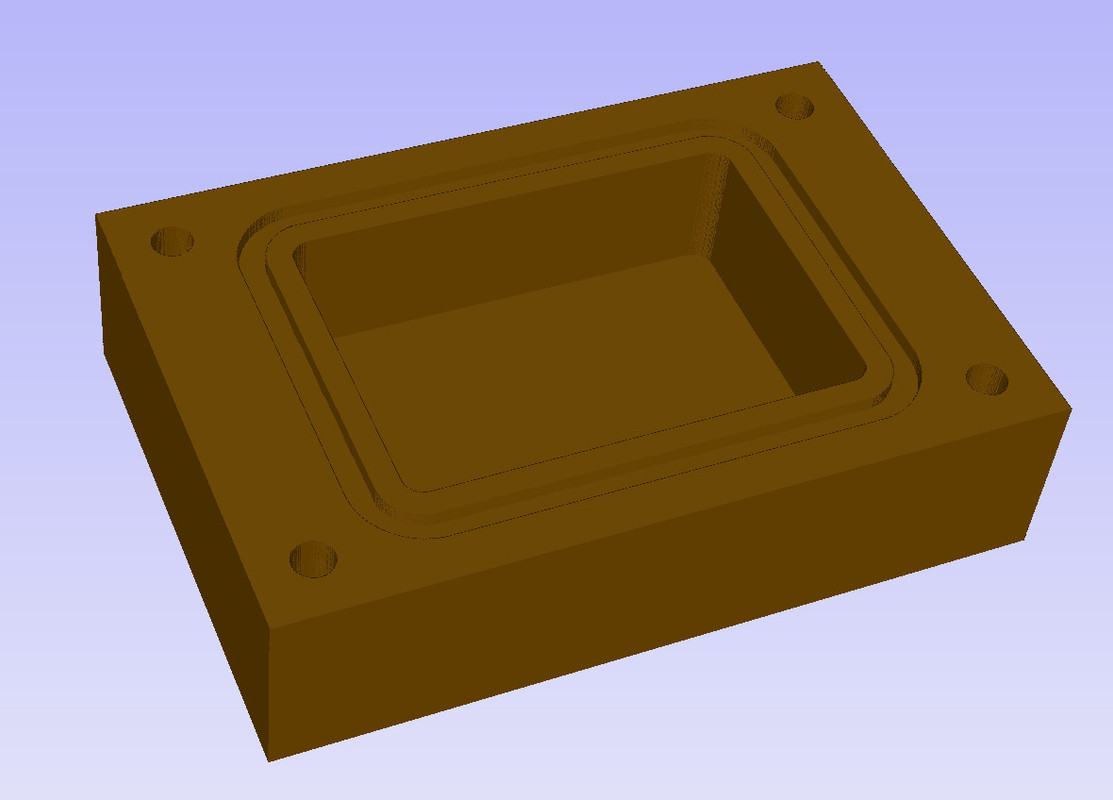

Penso di realizzare delle piastre di fissaggio a vuoto collegate in linea tipo questa...

Immagine


Usando un tagliere preso su Amazon in teflon da 3 cm..

Consiglio nella progettazione di non inserire nella zona vuoto i fori per i bulloni di fissaggio, ma tenerli all'esterno (della guarnizione) questo evita che siano possibili zone di perdita/fuoriuscita d'aria.


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 2756
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 05/04/2021, 14:24

Realizzate alla cnc le foro successivamente su due lati (meno l'ultimo pezzo che verrà forato solo su di un lato) e filetto M10 per innestare questi canotti..

Immagine

e collegandole tra loro con un tubo da 6 mm foro 4....


Immagine


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 2756
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 05/04/2021, 14:25

Per poi collegare il tutto alla pompa per il vuoto.
Come guarnizione corda in neoprene sezione circolare da 4 mm. (la scanalatura si sfonda per 2.3 mm)

In attesa che arrivi il materiale...


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
Riparz
Utente senior
Messaggi: 1416
Iscritto il: 04/08/2016, 20:22
Gender: Male

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda Riparz » 05/04/2021, 15:34

Fico, ci sono tanti tutorial in rete su come farli, e sembrano funzionare molto bene.
Okkio al foro di bloccaggio al piano, studialo per evitare perdite di pressione.


Ogni direzione è vana senza una meta
Avatar utente
nikigio
Utente senior
Messaggi: 2756
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 08/04/2021, 12:24

Riparz ha scritto:Fico, ci sono tanti tutorial in rete su come farli, e sembrano funzionare molto bene.
Okkio al foro di bloccaggio al piano, studialo per evitare perdite di pressione.


:evil: Non hai letto tutto.....Grrrrr!!!


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 2756
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 08/04/2021, 12:30

Ecco il risultato


Immagine



Immagine


Immagine


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 2756
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 08/04/2021, 12:38

Consigli e considerazioni

Recuperate tutto il materiale prima di iniziare il progetto, io ad esempio avevo considerato dei fori da 6mm per i bulloni da fissare al piano con dadi a martello, per poi trovare solo dadi a martello da 8mm ed essere costretto ad allargare i fori ed incidere la guarnizione (nulla di grave).
L'alloggiamento della guarnizione deve essere larga esattamente come la citata ma profonda leggermente maggiore della metà diametro.
Io ho usato corda O-R da 5.2 se fosse un pò più morbida sarebbe meglio, si fà meno fatica a far prendere più ventose assieme.
Tutto qui.....


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
nikigio
Utente senior
Messaggi: 2756
Iscritto il: 04/07/2016, 11:49
Località: Trento
Gender: Male
Contatta:

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda nikigio » 08/04/2021, 12:42

Immagine


ImmagineBannato da Legnofilia.it. Perché difendo la verità.
Non realizzo nulla di nuovo. Condivido esperienze.3663132688
Avatar utente
Riparz
Utente senior
Messaggi: 1416
Iscritto il: 04/08/2016, 20:22
Gender: Male

Re: Piastre di fissaggio per la CNC usando il vuoto alla NIKIGIO

Messaggioda Riparz » 08/04/2021, 21:19

nikigio ha scritto:
Riparz ha scritto:Fico, ci sono tanti tutorial in rete su come farli, e sembrano funzionare molto bene.
Okkio al foro di bloccaggio al piano, studialo per evitare perdite di pressione.


:evil: Non hai letto tutto.....Grrrrr!!!


Confesso, mi ero perso il passsaggio :oops:

Gran lavoro, magari, per completare il tutorial, perché non elenchi nome e cognome e magari link di acquisto dei componenti?
